GRUNDFOS LSV/LS 产品介绍

1.产品概述

格兰富中开式双吸泵为非自吸式离心蜗壳泵。该泵分两种设计：单级和双级，卧式安装的 LS 型以及立式安装的 LSV型。该类型泵为节能泵。水力部件使用了计算流体动力学（CFD）设计。补偿的双蜗壳设计基本消除了作用在轴上的径向力，确保整个运行范围内都能实现稳定的性能。LS和 LSV 泵采用直列式设计，也就是入口和出口端位于一条直线上，因此安装十分方便。中开式结构让内部泵部件(如轴承、耐磨环、叶轮和轴封)的拆卸变得方便且不会影响到电机或管路。

法兰符合 DIN 标准。

2.应用

LS 和 LSV 主要用于三种应用：

商业系统

• 空调、一级和二级冷冻水系统

• 水冷凝系统和冷却塔

• 高楼

• 局部供热设施和供热系统

• 泳池

• 喷泉。

工业系统

• 过程冷却和冷冻水系统

• 水冷凝系统和冷却塔

• 工业供热系统

• 冲洗和清洁系统

• 工业处理系统（水、轻化学品、油等）。

配水

• 公共水厂

• 饮用水和非饮用水系统

• 灌溉和水产养殖。

灌溉包含以下应用

• 农田灌溉（漫灌）

• 喷灌和滴灌

• 水产养殖。

3.特点与优点

LS 和 LSV 泵具备以下功能和优点：

• 这些非自吸式离心蜗壳泵带有一个径向入口和一个径向出口。所有泵均符合 ISO 5199 标准。叶轮动平衡符合ISO1940 G 6.3 标准。

• 入口和出口法兰钻孔均符合 DIN EN 1092-2 标准。

• 使用 CFD 来设计和验证叶轮的水力模型和泵外壳，以便提升泵的效率。LS 泵即便在流量与设计工作点之间存在 20 %的差异的情况下也能保持出色的水力效率。

• 补偿的双蜗壳设计几乎消除了作用在轴上的径向力，从而延长密封和轴承的使用寿命。在平衡了径向力并且液压特性也得到轴向平衡之后，泵在整个运行范围内都能实现安静、平稳的运行。

• 格兰富提供机械密封和填料用于轴的密封。

• 格兰富提供弹性柱销联轴器和膜片联轴器。

• 泵壳标准材料为铸铁。我们也可以提供使用球墨铸铁或不锈钢泵壳的定制解决方案。

• 叶轮标准材料为不锈钢。我们也可以提供采用锡青铜或双相不锈钢叶轮的定制解决方案。

• 轴承采用世界知名品牌产品，故障率低，使用寿命长。在允许的工作范围内运行时，轴承可提供至少 50,000小时 （L10） 的使用寿命 。

• LS 泵有以下几种法兰尺寸：

入口端直径：65-1000 mm

出口端直径：50-700mm。

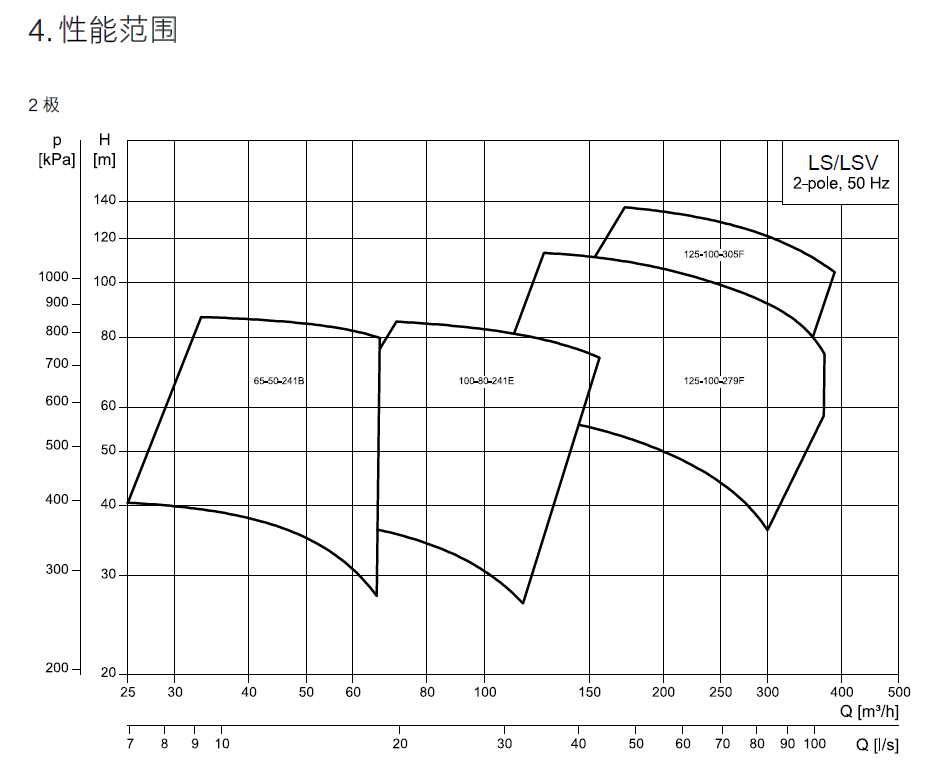

• LS 泵的性能范围如下：

最大流量：15000 m3/h

最大扬程：250 m。

• LS 泵有五种不同的型式：

- 带电机和通用底座的泵。
